Chuyên đề 1- Bài 6: Công tác ván khuôn móng

Hướng dẫn:
- Sau khi các bạn đã hoàn thiện phần bê tông móng, chúng ta nên tận dụng những kết quả đã tính toán ở phần tính bê tông để sử dụng lại cho công tác ván khuôn.
- Tính ván khuôn chính là tính diện tích bao quanh móng để đổ bê tông.
- Phần bê tông thì các bạn chia làm 03 phần để tính (Đế móng, vát móng, cổ móng), tuy nhiên phần ván khuôn móng thì chúng ta chỉ tính 02 phần (phần đế móng và cổ móng). Phần vát thường sẽ xử lý bằng thủ công chứ không dùng ván khuôn để đỗ.
+ Phần đế móng: Chính là diện tích xung quanh của hình hộp chữ nhật mà chiều dài, rộng chính là chiều dài, rộng của đế móng, chiều cao chính là chiều cao đế móng.
+ Phần cổ móng: Tính tương tự như đế móng, chiều cao chính là chiều cao của cổ móng.
Lưu ý:
- Khi tính ván khuôn, đơn vị tính của các công việc trong định mức là 100m2 vì vậy, bạn phải lấy kết quả tính chia cho 100 để quy về cho đúng. (Khối lượng đội lênh trong dự toán rất nhiều trường hợp do nguyên nhân này).

Tôi bổ sung thêm ý này để các bạn lưu ý:
- Thực tế: Phần vát này không cần ván khuôn.
Nhưng trong nghiệm thu Khối lượng thanh toán cho nhà thầu thì các bên vẫn tính. Khối lượng nhỏ thì không cần nhưng nếu làm công trình lớn thì khối lượng cũng đáng kể đấy, nên tính nhé, như sau:

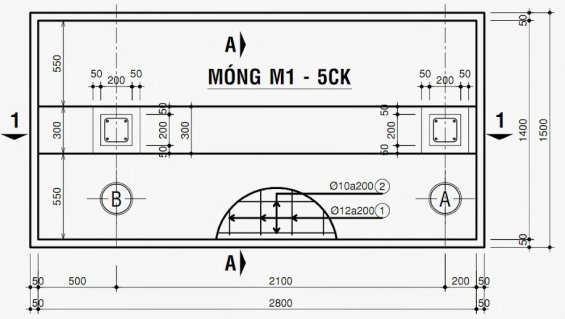

+ Nhìn trên bản vẽ thì đoạn vát này là dạng tam giác (Theo mặt cắt). Hai tam giác nên ta quy về tương ứng 01 hình chữ nhật => Chiều cao h = 200 mm;
=> Khối lượng ván khuôn của đoạn vát: S = 0,2 x Chiều dài x Số lượng móng;
+ Thực tế dự toán viên thường tính luôn trong KL ván khuôn móng bằng cách tính chiều cao:0,3 là lấy 0,2+0,2/2 = 0,3. Con số 0,2/2 thực chất là lấy trung bình đoạn vát 200;

Chào bạn!
Tôi trình bày lại quy trình thi công thì bạn sẽ hiểu ngay, như sau:
1. Chuẩn bị hố móng (Đào; đầm....);
2. Lắp đặt ván khuôn móng (Chân móng);
3. Sản xuất & lắp đặt cốt thép móng;
4. Sản xuất lắp đặt cốt thép Cổ cột;
5. Đổ bê tông móng => Sau khi đổ bê tông móng thì tạo vát liền.
- Thực tế phần vát này không cần Ván khuôn mà xử lý bằng thủ công;
6. Lắp đặt ván khuôn cổ cột;
7. Đổ bê tông cổ cột;

Trong thực tế, thông thường: Ván khuông hố móng "có thể" không xử dụng. Thay vào đó nhà thầu sẽ dùng gạch 8x8x18 (Loại gạch có chất lượng trung bình, kém) xây xung quanh hố móng thay thế cho ván khuôn hố móng.

Chào bạn!
- Theo thiết kế thì: Phải có đoạn vát này;
- Trong kết cấu: Mục đich đoạn vát này nhằm làm đẹp móng và giảm một phần tải phía trên móng xuống móng.
- Trong thi công: Phần vát này chủ yếu là thực hiện thủ công, không quan trọng. Nhưng yêu cầu nhà thầu phải đáp ứng được tối thiểu chiều dày chân móng. Thông thường nhà thầu sẽ đổ bê tông chân móng bằng chiều cao: 0,2 (Chân móng) + Chiều cao vát/2 => Mà muốn đổ thêm thì phải có Copa (ván khuôn) => Nên việc nhà thầu có tính thì thẩm tra cũng không bắt bẻ gì.... Trừ những ông thẩm tra củ chuối.

Chào bạn!
- Khối lượng ván khuôn Móng được tính như sau: Phần diện tích xung quanh móng;
=> Chiều rộng ván khuốn: (0,2+0,2/2);
=> Chiều dài ván khuốn: Bằng Chu vi Móng = (1,4+2,8)x2;
*=> Diện tích (Khối lượng) ván khuôn móng: = Rộng x Dài = (0,2+0,2/2)x (1,4+2,8)x2= 2,52 m2;

Đúng rồi đó bạn.

Bạn này chưa thực tế nên khó hình dung rồi.
Đâu phải ván khuôn ốp lên đoạn vát đâu.
- Khi đổ bê tông người ta đổ cái đế, chân móng trước:
- Sau khi đổ xong chân móng là cho nhân công đánh vát lên, dùng bay hoặc thước gạt... để tạo vát, vuốt từ dưới chân lên. => Như vậy rõ ràng là không cần ván khuôn. Nhưng tốn công..
Đến đây chẳng lẻ nhà thầu tính từng công tạo vát. Mà thay vào đó tính ván khuôn luôn, theo cách lấy mức bình quân chiều cao của đoạn vát đó, theo cách quy 2 tam giác thành 01 hình chữ nhật, rồi chia đôi ra thành 2 hình chữ nhật cho dễ nhìn...


Đến đây mà không hiểu nữa thì đành bó tay thôi. Chạy xuống công trình cho thực tế, dễ hiểu.

Để hiểu rõ hơn, tôi gửi các bạn bản vẽ Biện pháp thi công Ván khuôn móng.
